IoT, Smart Logistics 및 공급망 관리와 같은 산업이 번창함에 따라 RFID 태그에 대한 수요가 기하 급수적으로 급증했습니다. 안테나가 RFID 태그의 중요한 구성 요소이기 때문에 제조업은 기회와 도전으로 가득 찬 분야가되었습니다. PCB 제조, 잉크젯 인쇄 및 4 가지 전통적인 인쇄 기술 (리소그래피, 그라비아, 플렉스 그래피 및 스크린 인쇄)은 모두이 경쟁이 치열한 시장에서 우위를 향해 경쟁하고 있습니다.
경쟁 : PCB, Inkjet 및 전통적인 인쇄 기술
1. PCB 에칭 기술
RFID 태그 안테나를 제조하기위한 전통적인 방법 인 PCB Etching은 높은 정밀도, 저항성, 탁월한 내구성 및 안정적인 신호 성능으로 눈에 띄게 나타납니다. 주로 13.56 MHz 및 UHF 주파수에서 작동하는 RFID 태그에 사용됩니다.
PCB 에칭 프로세스에는 강성 또는 유연한 구리/알루미늄 클래드 라미네이트 → 감광성 항-실패 잉크의 스크린 인쇄 → 건조 → 노출 → 개발 → 에칭 → 스트리핑 → 세척 → 건조 → 품질 검사 → 저장.
장점에도 불구 하고이 방법은 높은 비용, 여러 복잡한 단계, 낮은 생산 효율성 및 환경 문제로 인해 한계에 직면 해 있습니다. 산업이 친환경적이고 효율적인 솔루션을 향한 업계 트렌드로서 PCB Etching의 생존력이 감시되었습니다.

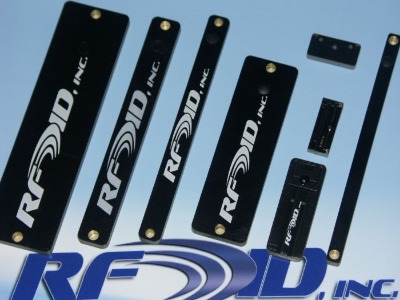

PCB 에칭 UHF 915 MHz RFID 칩
2. 잉크젯 인쇄 기술
잉크젯 인쇄는 유망한 기술로 등장하여 플레이트가없는 비접촉 인쇄 기능을 제공합니다. 기본 원리는 컴퓨터에 의해 지시 된 바와 같이 지정된 위치에서 전도성 잉크를 기판에 분무하여 원하는 패턴을 놀라운 유연성으로 형성하는 것입니다. 전통적인 플레이트 기반 인쇄 방법과 달리 잉크젯 인쇄는 공정 동안 플레이트 준비 또는 기판과의 직접 접촉이 필요하지 않습니다.
그러나 단일 패스 층 두께 0.1-5μm는 RFID 안테나의 전기 성능 요구 사항을 충족시키는 것에 대한 우려를 제기합니다. 또한 두께를 증가시키기 위해 반복 된 인쇄는 에지 선명도와 부드러움을 유지하는 데 어려움을 겪을 수 있으며, 수요가 높은 시나리오에서의 적용 성을 더욱 제한 할 수 있습니다.

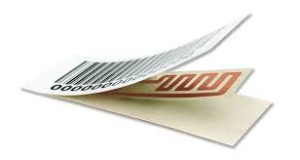

잉크젯 인쇄 RFID 태그
3. 전통적인 인쇄 기술 : 스크린 인쇄의 상승
전통적인 인쇄 방법 중에서, 리소그래피, 그라비아 및 플렉스 그래피는 종종 안테나 제조에 적합한 후보로 간주되는 반면, 스크린 인쇄는 종종 그러한 정확한 작업에 대해 "원유"로 기각됩니다. 놀랍게도, 스크린 인쇄는 상당한 층 두께, 작동의 단순성 및 비용 효율성을 달성하는 능력 덕분에 지배적 인 방법으로 등장했습니다.
RFID 안테나의 주요 기능은 전기 에너지를 전자기파로 변환하여 RF 신호를 전송하거나 수신하는 것입니다. 이를 위해서는 최적의 전기 성능을 보장하기 위해 인쇄 전도성 재료가 특정 층 두께에 도달해야합니다. 단일 패스에서 6-300μm 범위의 레이어를 입금 할 수있는 스크린 인쇄는 다른 방법을 능가합니다. 리소그래피, 그라비아 및 플렉스 그래피는 추가 전기 도금을 통해 유사한 두께를 달성 할 수 있지만, 관련 환경 영향, 복잡성 및 높은 비용은 스크린 인쇄를보다 실용적이고 지속 가능한 선택으로 만듭니다.

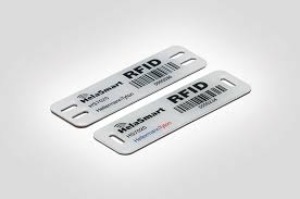

스크린 인쇄 RFID 태그
비교 데이터 : 광고 인쇄 기술 및 층 두께
| 인쇄 방법 | 잉크 점도 (CP) | 단일 패스 층 두께 (μm) | 최소 인쇄용 크기 (μm) | 인쇄 속도 (m²/s) |
| 잉크젯 인쇄 | 5-20 | 0.05-1 | > 20 | ≤0.5 |
| 에어로졸 제트 인쇄 | 1-1000 | 0.1-5 | > 8 | ≤0.01 |
| 스크린 인쇄 | 500-10000 | ≤100 | > 50 | 0.1-10 |
| 그라비아 인쇄 | 50-500 | 0.8-8 | > 20 | 3-60 |
| Flexography | 50-200 | 0.8-2.5 | > 50 | 3-30 |
| 활자 인쇄 | 50000-150000 | 0.5-1.5 | > 50 | 0.5-2 |
| 리소그래피 | 40000-100000 | 0.5-1.5 | > 20 | 3-30 |
| 그라비아 오프셋 인쇄 | > 50 | 0.5-6 | > 20 | 0.1-30 |
| 인쇄 방법 | 증착 된 층 두께 (μm) | 총 층 두께 (μm) |
| 리소그래피 | 0.7-1.2 | 1.0-2.0 |
| 활자 인쇄 | 1.0 | 1.0-6.0 |
| 그라비아 인쇄 | 2.8-15 | 9.0-15 |
| Flexography | 3.0-5.0 | |
| 스크린 인쇄 | 6.0-300 | 6.0-300 |
입증 된 성공 : 스크린 인쇄 활동
Changzhou Juist Screen Printing Machinery Co., Ltd.는 고정밀 인쇄 장비 개발의 최전선에있었습니다. 2015 년 에이 회사는 완전 자동화 된 롤 투 롤 스크린 인쇄기를 도입했으며, 이후 고정화 된 박막 인쇄 및 유연한 회로 응용 프로그램에 이상적인 표준화 된 제품으로 발전했습니다. 우수한 성능과 신뢰성은 고객이 비용 효율적이고 효율적인 RFID 안테나 제조를 달성 할 수 있도록 힘을 실어주었습니다.

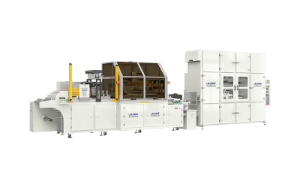

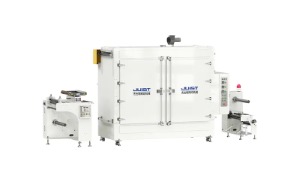

CCD 롤에서 롤 스크린 인쇄기 필름 프리 링크 머신
미리보기 : 시장 리더로서 스크린 인쇄
환경 규정이 강화되고 효율적인 생산에 대한 수요가 증가함에 따라 스크린 인쇄는 RFID 안테나 제조에서 선호되는 기술로서의 위치를 강화했습니다. 앞으로 Changzhou 제스처는 혁신에 계속 집중하여 RFID 산업을 새로운 차원으로 이끌 수있는 고급 및 효율적인 인쇄 솔루션을 제공 할 것입니다.
우리는 기술 발전이 산업 표준을 재정의 할뿐만 아니라 전체 공급망을 향상 시킨다고 생각합니다. 스크린 인쇄의 상승은 시작에 불과합니다!
RFID 스크린 인쇄기에 대한 자세한 내용은 Juist의 전문 팀에게 문의하십시오. sales@juistmac.com
